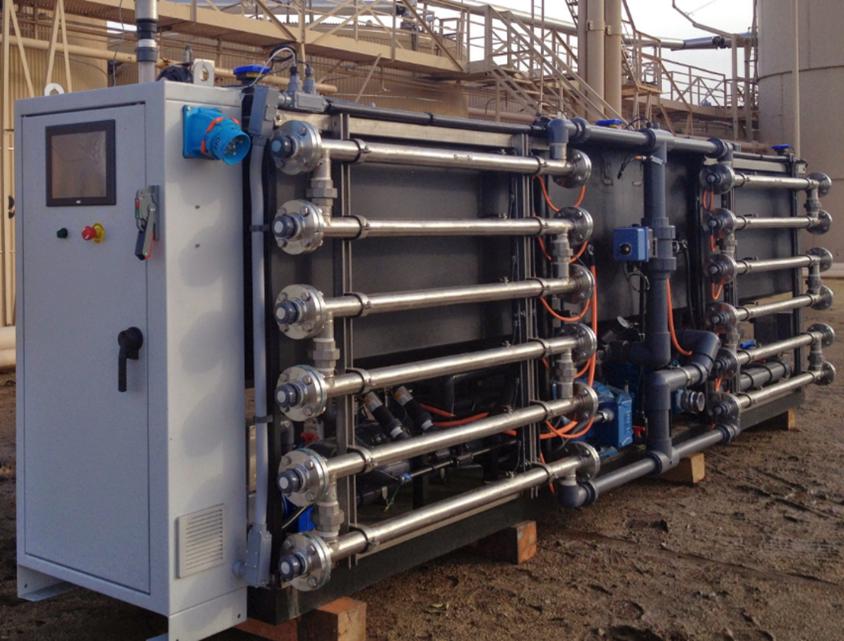

该专利产品是以杆壳式结构的电解催化氧化、电絮凝反应装置，包括带有液体循环进出口、及视镜观察孔的壳体，壳体两端电极固定装置，杆状正负电极，起到杆状正负电极固定和液体循环导流作用的折流板。待电解催化氧化或电絮凝的液体进入壳体后，在折流板与壳体构成的通道内流动，并流经过正负电极而受到电场作用发生电解或电絮凝反应。该杆壳结构构型电解电絮凝反应装置与传统电解电絮凝装置相比较：在同等反应负荷情况下，具有体积紧凑，液体循环流量大不易导致污垢堵塞短路和电极钝化，在密闭的壳体反应空间内产生的有害气体不会溢散反应更全面且易于控制，设备简单可靠易维护等优点，改善了电解电絮凝技术的应用前景。

该设备对废水中大部分物质有较好的去除效果，包括重金属、COD、BOD、氨氮等等的方法。它主要是使用可溶性金属铁或金属铝作电极进行电解，一方面可溶性金属电极在阳极上产生出的金属离子与水溶液离解产生的OH－结合生成氢氧化物胶体，能和水中有机和无机杂质发生絮凝作用，以去除废水中的悬浮物。另一方面，在阴极，通过电解水产生的氢气，会以微小气泡形式逸出，可以携带废水中的絮状物和油类物质，一起上浮，产生气浮作用，达到分离和净化的效果。同时，在电凝过程中，阳极表面会产生大量中间产物，如原子态氧，羟自由基、可以氧化水中的有机物，去除水中的CODcr，同时使难降解的大分子有机污染物发生断链反应，生成易降解的小分子有机物，提高废水的生化性，而阴极表面在电凝过程中会产生原子态氢，具有很强的还原能力，可将显色的成分还原成无色物质，从而去除废水中的色度。

1、电絮凝处理技术具有以下优点：

(1)设备简单，使用方便；

(2) 无需使用化学试剂，不会产生二次污染且产泥量小；

(3)通过电场的定向作用，能促进絮体凝聚，易于沉淀、过滤去除 ；

(4)通过产生的氧化剂氧化作用，能处理难降解废水，提高废水的生化性；

(5)容易实现自动控制，运行和维护比较简单。

2、电解电气浮系统处理效果：

有效的破解乳化的油水

去除高达99%分散性油脂及固态悬浮物

不需要药剂灭细菌病毒

可以作为独立系统运行或者为其它下游处理系统的预处理单元

可免去加药并低能耗地连续处理大量污水

目标在去除水中5-60微米范围的分散性油脂和各种悬浮物

可去除90%的重金属离子

可替代传统的芬顿法

可改善不可生化的废水特性，使生化处理工艺更有效。

有效的破坏溶解性有机物的分子链

3、电解电气浮系统的优点

1) 、不使用助凝剂，不加双氧水或硫酸亚铁，因此降低后端膜需要或后段处理系统的负荷。

2) 、无储放氨水的问题

3) 、产生的污泥量续航对减少，无后续回收处理问题。

4) 、可移动或多套集成式安装，占用空间小。

5) 、高效节能、能源消耗明显降低，运行成本相对减少。

6) 、可连续运行，停留时间短。

7) 、操作简单，容易管理，对人力需要小。

8) 、可配套SCADA系统，实现远程监控检测。

4、适用行业

1）石油、天然气、煤层气的开采返排液废水

l 去除乳化油脂达99%

l 去除悬浮固体、浊度

l 杀灭病毒

l 油水分离

2）. COD/BOD高含量废水处理

l 电解电气浮去除到90%以上

l 可进行电芬顿

3）、垃圾渗滤液处理

l 氨氮去除达90%以上

l 若有氯离子可以产生氯酸氧化

4、工业废水

电镀废水重金属去除达98%

化工废水

煤化废水

印染废水

食品废水

5、冷却塔循环水

6、农业、餐厨废水

7、零排放前处理
