纯蒸汽发生器

纯蒸汽发生器工艺原理

纯蒸汽发生器由蒸发器、预热器、蒸汽缓冲罐、纯蒸汽冷凝器、电器、仪表及管路等部分组成。工作原理是由输入泵将原料水输送至预热器预热，预热后的原料水进入蒸发器管程中，蒸发器壳程通入工厂蒸汽加热列管中的原料水，蒸发过程产生的二次蒸汽经蒸发器上端的二级分离器分离后进入蒸汽缓冲罐，分离的浓水沿蒸发器中心管沉降到底部并排出，被储存的纯蒸汽在缓冲罐内部经上部分离装置再次净化分离，从而得到干燥且热能高的纯蒸汽并输送到生产工艺用汽点进行消毒灭菌使用。

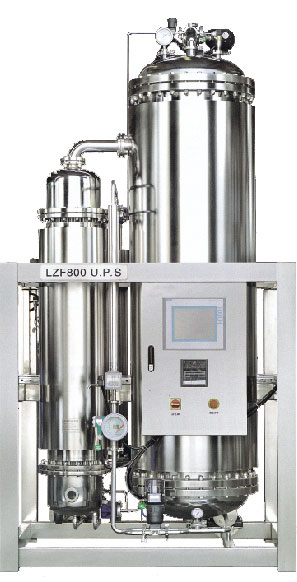

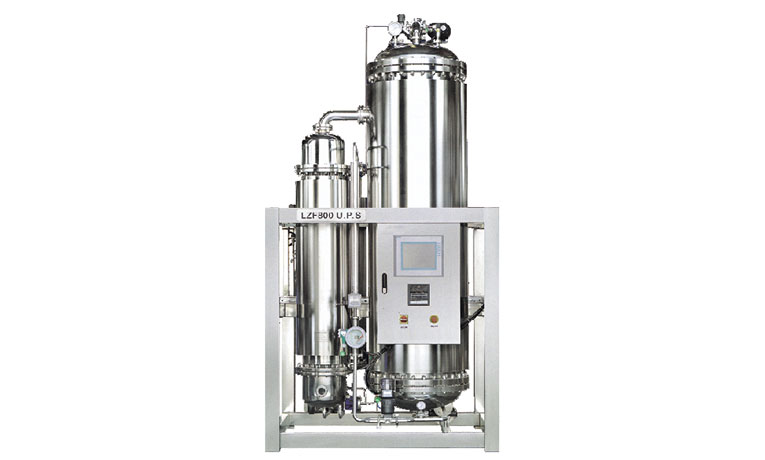

纯蒸汽发生器设备图片

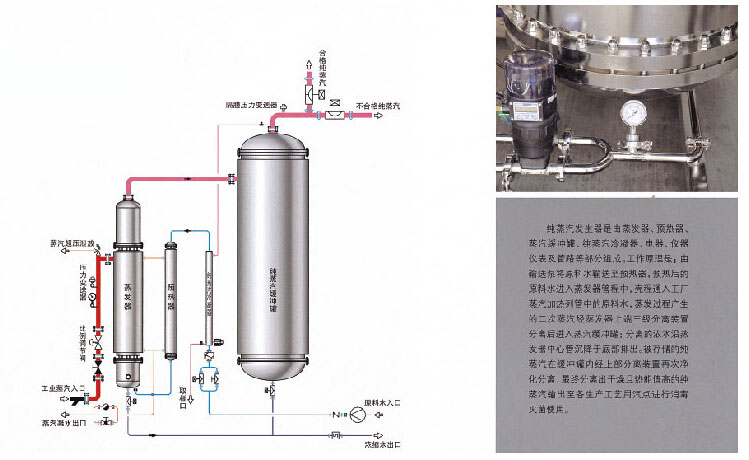

纯蒸汽发生器工艺流程图：

主要技术参数：

规格型号生蒸汽压力（MPa）纯蒸汽压力（MPa）生蒸汽耗量（L/H）纯化水耗量（L/H）纯蒸汽产量（L/H）外形尺寸长×宽×高（mm）

LCZ100 0.3 0.16-0.25 130 125 ＞100 850×600×2250

LCZ200 0.3 0.16-0.25 260
250 ＞200 900×750×2350

LCZ300 0.3 0.16-0.25 390 375
＞300 950×750×2450

LCZ500 0.3 0.16-0.25 666
578
＞500 1350×950×2950

LCZ1000 0.3 0.16-0.25 1331 1155 ＞1000 1550×1100×3150

规格型号	生蒸汽压力（MPa）	纯蒸汽压力（MPa）	生蒸汽耗量（L/H）	纯化水耗量（L/H）	纯蒸汽产量（L/H）	外形尺寸长×宽×高（mm）
LCZ100	0.3	0.16-0.25	130	125	＞100	850×600×2250
LCZ200	0.3	0.16-0.25	260	250	＞200	900×750×2350
LCZ300	0.3	0.16-0.25	390	375	＞300	950×750×2450
LCZ500	0.3	0.16-0.25	666	578	＞500	1350×950×2950
LCZ1000	0.3	0.16-0.25	1331	1155	＞1000	1550×1100×3150
